¿Qué tipos de adaptadores DVI existen?

El DVI es una interfaz de vídeo que encontrarás en placas base, monitores o tarjetas gráficas principalmente para así transmitir vídeo a una pantalla.

Es probable que hayas tenido aproximación con una o al momento de tener un ordenador e incluso con portátiles o pantallas y a simple vista hasta encontrar que tiene pines y es un poco más amplia que una VGA. Pero ¿existe solo una?

Redactado por Miriam Barberá Actualizado: 02/12/2024
¿Qué tipos de adaptadores DVI existen?
2 15280

No existe una solamente, estas interfaces han sido diseñadas para suministrar los dos tipos de señales de imagen que se pueden emitir: digitales y análogas, e incluso encontrarás una interfaz establecida para que pueda compartir ambas señales.

Las señales de transmisión análogas se conocen por ser antiguas, su tipo de transmisión es continua y funciona a través de un patrón constante.

Las señales de transmisión digital se caracterizan por ofrecer una mejor calidad de imagen, se representa de forma bidimensional a partir de un código binario, es más precisa y rápida por lo cual tendrá mejor resolución.

A partir de esto, deberás tener en cuenta que no solo existe un tipo de conector DVI, teniendo en cuenta las necesidades gráficas como también de las actualizaciones de imágenes en pantallas se necesitaban otros tipos de interfaces para poder sacar provecho a las resoluciones, por lo cual encontrarás 3 diferentes tipos.

  • DVI-A
  • DVI-D
  • DVI-I


Diferencias entre los distintos tipos de conectores DVI

A medida del tiempo las interfaces DVI han sido actualizadas para que puedan cumplir con las expectativas y conectividad que cada producto necesita, por esta razón encontrarás:

entradas dvi

Interfaz de puertos DVI

¿Qué es Single Link y Dual Link?


Cuando hablamos acerca de Single y Dual Link prácticamente se hace mención acerca del tipo de enlace de la interfaz DVI, el Single Link cuenta con menos cantidad de pines y alcanza una resolución máxima hasta 60 Hz y a través del enlace Dual Link se pueden emitir pixeles alternos lo cual significa compatibilidad con mayores resoluciones.

Adaptadores baratos



Interfaz DVI-A


Esta interfaz permite establecer una conexión a la señal de tipo analógica y permite poder conectarse a pantallas con puertos VGA con uso de adaptador.

dvi-a

  • Compatibilidad: VGA (Analógica)
  • Tipo de configuración: Single Link
  • Conector (Pines): 12+5 pines.


Interfaz DVI-D


La interfaz de señal DVI-D es una de las mayormente utilizadas e instaladas en diferentes productos, permite establecer una conexión a la señal digital y cuenta con una alta compatibilidad con los puertos más utilizados actualmente.

  • Compatibilidad: HDMI y DisplayPort (Digital)
  • Tipo de configuración: Single Link y Dual Link


Podrás encontrarlo con ambos enlaces:

DVI-D Single Link

dvi-d single

  • Conector (Pines): 18+1 pines



DVI-D Dual Link

dvi-d dualConector (Pines):  24+1 pines



Interfaz DVI-I

La interfaz DVI-I es la más versátil, esta permite establecer una conectividad a las pantallas con compatibilidad digital como también analógica, razón por la cual tiene mayor ventajas al momento de comprar pantallas o proyectores teniendo en cuenta que puede hacer su uso con adaptadores básicos.

  • Compatibilidad: Tiene compatibilidad con las señales digitales y analógicas.
  • Tipo de configuración: Single Link y Dual Link



DVI- I  Single Link

dvi-i single

  • Conector (Pines):  18+5 pines



DVI- I Dual Link

dvi-i dual

  • Conector (Pines):  24+5 pines

No siempre se podrán encontrar productos que tengan la misma entrada DVI o también compatibles de señal. Para estos casos existen periféricos diseñados para transformar las señales y dar compatibilidad dependiendo el caso de la conexión, los adaptadores DVI.


¿Necesitas un adaptador DVI?


¿Qué pasa si mi PC tiene señal digital y mi pantalla es analógica? ¿Tienes un puerto DVI pero necesitas cambiarlo a otro formato de entrada?

No te preocupes, podrás conservar tu pantalla u otro dispositivo sin necesidad de reemplazarlo, tan solo estableciendo la conexión de las interfaces a un adaptador (dependiendo de las conexiones) podrás disfrutar de la imagen que necesitas.


No todos los dispositivos tienen un puerto DVI para conectarse y en algunos casos no poseen la misma tecnología que haga compatible el uso de un adaptador básico, en ese caso. ¿Cuál deberías usar?

Tal vez te interese: Cómo conectar un monitor a tu portátil


Diferencias de adaptadores DVI


¡Antes que nada no caigas en estafas! Existen adaptadores DVI que han sido publicados diciendo que son funcionales para todo tipo de conexión y no es así, si recuerdas lo mencionado arriba ya entenderás que esto se divide por tipo de señal, conector y enlaces, siempre deberás tenerlos en cuenta antes de hacer tu compra.

En algunos casos, comprar el adaptador que no es no tiene que ver por culpa del comprador o comerciante, debido a que puede ser parte del desconocimiento del producto, en ese caso te explicaremos las diferencias para que elijas el adaptador que necesitas.

Recuerda que al tener dos tipos de entrada deberás diferenciar cual se conecta a la pantalla y cual al ordenador u otro dispositivo, con ello encontrarás los términos macho y hembra.

- El conector macho es aquel que tiene pines para conectar a tu ordenador o producto que envíe imagen y el conector hembra es el que quedará disponible para conectar tu pantalla -

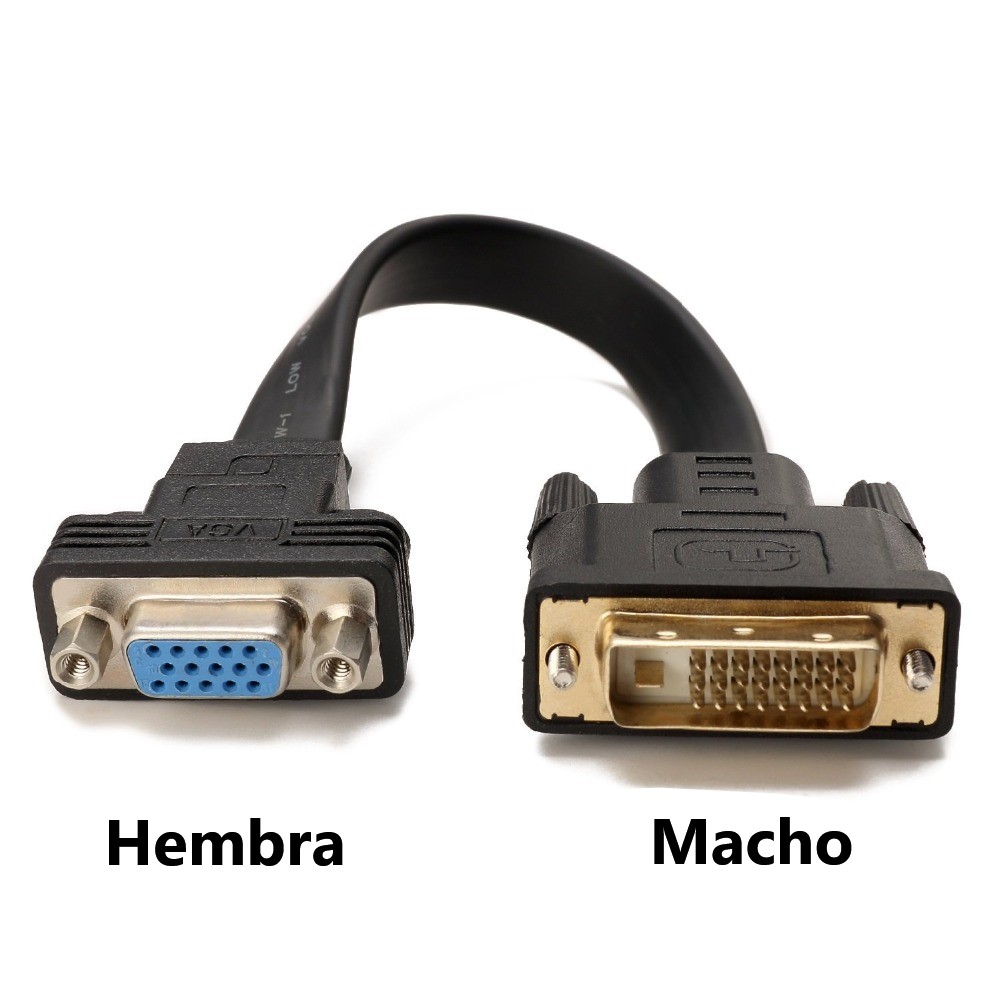

interfaz macho y hembra

Tipo de entrada macho y hembra



Adaptador DVI Pasivo

El adaptador DVI es denominado pasivo cuando no tienen un chip que funcione como método de alimentación, es decir, es un adaptador pasivo y esto se debe a que su función se basa en conectar dos productos que tienen el mismo tipo de señal, transformando únicamente lo que sería el tipo de entrada, por ejemplo una de las más frecuentes es: de DVI-D a HDMI.


Adaptador DVI Activo

Los adaptadores DVI se consideran activos cuando estos tienen un chip que funciona principalmente para la alimentación del adaptador (USB o incluso un puerto para conexión eléctrica) y así mejorar el rendimiento.

Estos adaptadores son los que necesitarás si tienes que cambiar de una señal digital a analógica o al contrario, siendo activos mejoran la productividad de cambio de señal y puede usarlo por ejemplo: de DVI-D a VGA (siendo el VGA hembra).


Ten en cuenta que las conexiones más usadas tienen como señal:

  • VGA: Analógica
  • HDMI: Digital
  • DisplayPort: Digital


¿Cómo saber el conector DVI qué tengo?


Realmente diferenciar que tipo de conector DVI tienes no es fácil, para saberlo, primero debes tener en cuenta si tu producto es antiguo o actual porque de allí podrás tener en cuenta si hace parte de una señal digital o únicamente analógica.

Posteriormente y la más importante es ver el puerto, su forma como también el número de pines que tienen, recuerda que todos los DVI tienen una interfaz diferente y podrás fácilmente diferenciarlos en la siguiente imagen.

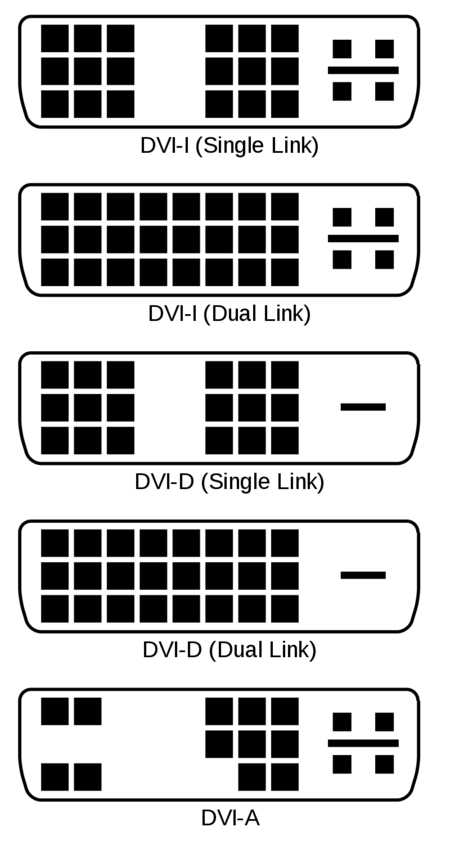

entradas dvi

Número de pines de cada interfaz DVI

¿Ya conoces que tipo de conector tienes? ¡Encuentra el adaptador que necesitas totalmente compatible con tus pantallas!

Adaptadores baratos
