¿Conoces los cables coaxiales? Tipos y características que debes saber

Los cables coaxiales desempeñan un papel fundamental en la transmisión de señales de alta calidad en diversas aplicaciones, desde telecomunicaciones hasta televisión por cable y sistemas de vigilancia. Si bien pueden pasar desapercibidos, entender los diferentes tipos y características de los cables coaxiales es esencial para garantizar una transmisión óptima y una experiencia sin interrupciones.

¡En este artículo, exploraremos en detalle los cables coaxiales, desde los tipos más comunes hasta las características clave que debes tener en cuenta al elegir el cable adecuado para tus necesidades!

Redactado por Miriam Barberá Actualizado: 07/11/2024
¿Conoces los cables coaxiales? Tipos y características que debes saber
0 38045

Conoce los cables coaxiales

  • Tipos de Cables Coaxiales

  1. RG-6: El cable coaxial para televisión y video de alta definición
  2. RG-11: Potencia y alcance extendidos para aplicaciones específicas
  3. RG-58: Ideal para redes informáticas y aplicaciones de corta distancia
  4. RG-59: La elección para video compuesto y sistemas de vigilancia

  • Características Clave de los Cables Coaxiales

  1. Impedancia Característica: El ajuste perfecto para una transmisión eficiente
  2. Atenuación de la Señal: Manteniendo la calidad en distancias largas
  3. Resistencia a Interferencias: Transmisión sin ruido ni distorsión
  4. Capacidad de Ancho de Banda: Garantizando una transmisión de alta velocidad

      • Aplicaciones de los Cables Coaxiales en la Actualidad

      1. Telecomunicaciones: La columna vertebral de la transmisión de datos
      2. Televisión por Cable y Satélite: Disfruta de tus programas favoritos sin interrupciones
      3. Sistemas de Vigilancia y CCTV: Monitoreo confiable y de alta calidad
      4. Redes Informáticas: Velocidad y confiabilidad para la transferencia de datos

      • La elección correcta para una transmisión de alta calidad

      Tipos de Cables Coaxiales

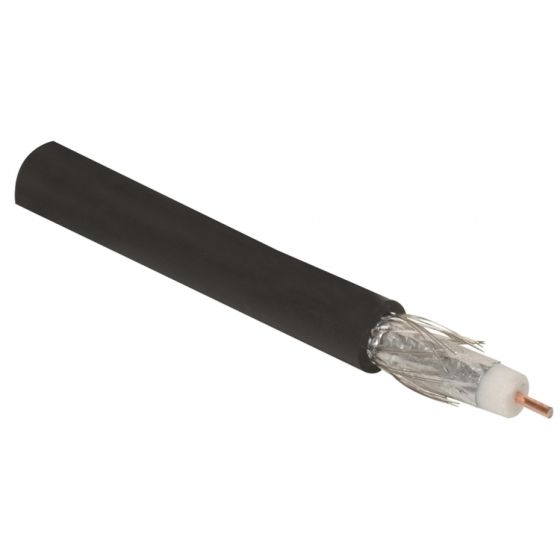

      RG-6: El cable coaxial para televisión y video de alta definición

      El cable coaxial RG-6 se ha convertido en un estándar en la industria de la televisión y el video de alta definición. Con una impedancia característica de 75 ohmios, este tipo de cable es ideal para la transmisión de señales de televisión por cable, televisión vía satélite y video de alta definición. Su construcción de alta calidad y su capacidad de ancho de banda permiten una transmisión de señal confiable y de alta calidad a distancias moderadas.

      rg6

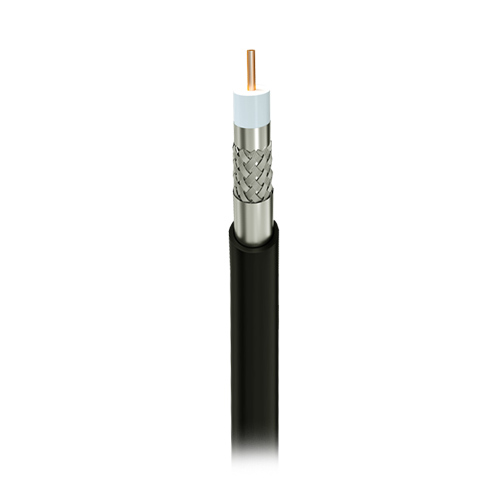

      RG-11: Potencia y alcance extendidos para aplicaciones específicas

      Si estás buscando un cable coaxial con mayor potencia y alcance, el RG-11 es la opción ideal. Con una impedancia característica de 75 ohmios, este cable ofrece una menor atenuación de la señal en distancias más largas en comparación con el RG-6. Es especialmente adecuado para aplicaciones que requieren una transmisión de alta potencia, como en sistemas de distribución de señales de televisión, redes de área amplia (WAN) y aplicaciones de CATV (televisión por cable comunitaria).

      rg11

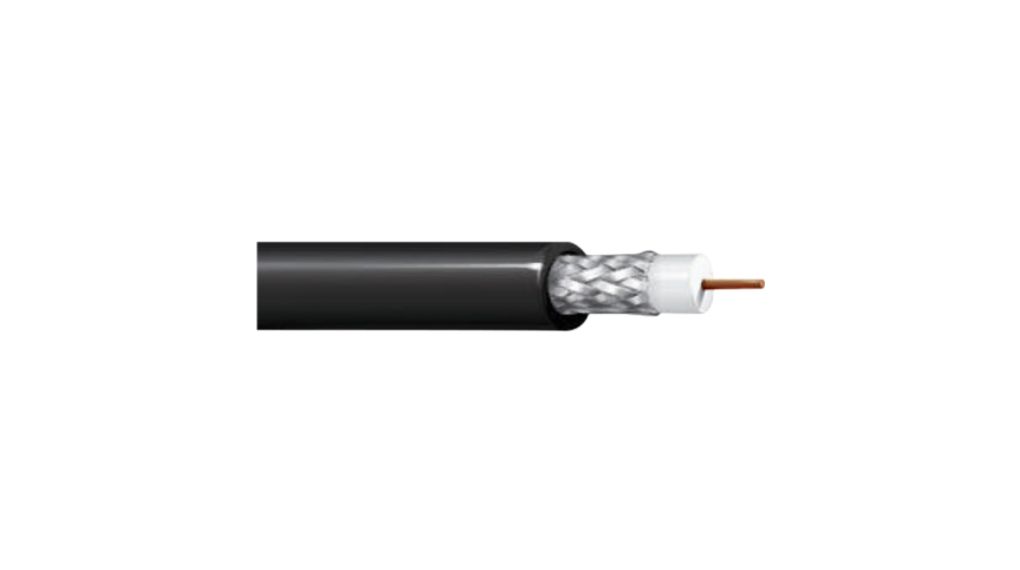

      RG-58: Ideal para redes informáticas y aplicaciones de corta distancia

      El cable coaxial RG-58 es ampliamente utilizado en redes informáticas y aplicaciones de corta distancia debido a su tamaño y flexibilidad. Con una impedancia característica de 50 ohmios, es compatible con la mayoría de los equipos de red, como routers, switches y dispositivos de red. Es una opción popular para la transmisión de datos a velocidades moderadas y distancias más cortas, como en redes locales (LAN), conexiones de antenas Wi-Fi y aplicaciones industriales.

      rg58

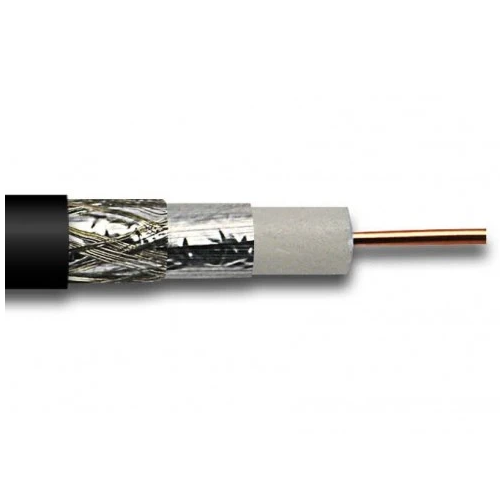

      RG-59: La elección para video compuesto y sistemas de vigilancia

      El cable coaxial RG-59 se utiliza comúnmente en aplicaciones de video compuesto y sistemas de vigilancia. Con una impedancia característica de 75 ohmios, este cable es ideal para transmitir señales de video analógicas de calidad estándar y de alta definición. Es ampliamente utilizado en sistemas de circuito cerrado de televisión (CCTV) y videovigilancia, así como en instalaciones de video domésticas y comerciales.

      rg59

      Características Clave de los Cables Coaxiales

      Impedancia Característica: El ajuste perfecto para una transmisión eficiente

      La impedancia característica es una medida de la resistencia y la capacitancia de un cable coaxial. En el caso de los cables coaxiales, la impedancia característica suele ser de 50 ohmios o 75 ohmios, dependiendo de la aplicación. Es importante elegir un cable coaxial con la impedancia adecuada para garantizar una transmisión eficiente y minimizar la pérdida de señal.

      Un ajuste adecuado de impedancia entre el cable coaxial, la fuente de señal y el receptor ayuda a evitar reflejos de señal y garantiza una transferencia de energía óptima. Para aplicaciones de redes informáticas, el cable coaxial de 50 ohmios es comúnmente utilizado, mientras que el cable coaxial de 75 ohmios se utiliza en aplicaciones de audio, video y telecomunicaciones.

      Atenuación de la Señal: Manteniendo la calidad en distancias largas

      Los cables coaxiales de mayor calibre, como el RG-11, generalmente tienen una menor atenuación de la señal en comparación con los cables coaxiales de menor calibre, como el RG-6 o el RG-59. Esto significa que pueden transmitir señales a distancias más largas sin degradar la calidad de la señal. Si necesitas transmitir señales a largas distancias, es recomendable optar por cables coaxiales con menor atenuación para asegurar una transmisión óptima.

      Es importante considerar la atenuación de la señal en función de la longitud del cable y la calidad de la señal deseada. Si estás planeando una instalación que requiera una transmisión a largas distancias, es fundamental elegir un cable coaxial que minimice la atenuación para garantizar una calidad de señal adecuada.


      Resistencia a Interferencias: Transmisión sin ruido ni distorsión

      Los cables coaxiales están diseñados para ofrecer una excelente resistencia a las interferencias electromagnéticas y de radiofrecuencia. Esto se debe a su construcción única, que incluye una malla de blindaje externo que protege la señal de las interferencias externas y evita la distorsión y el ruido.

      Al utilizar cables coaxiales, puedes disfrutar de una transmisión más limpia y libre de interferencias, lo que garantiza una mayor calidad de señal. Esto es especialmente importante en aplicaciones donde la claridad y la integridad de la señal son cruciales, como en sistemas de televisión por cable, videovigilancia y transmisión de datos.


      Capacidad de Ancho de Banda: Garantizando una transmisión de alta velocidad

      La capacidad de ancho de banda de un cable coaxial se refiere a su capacidad para transmitir datos a altas velocidades. Cuanto mayor sea la capacidad de ancho de banda del cable coaxial, mayor será la cantidad de datos que puede transportar en un período de tiempo determinado.

      Para aplicaciones que requieren transmisiones de alta velocidad, como redes informáticas de alta velocidad y transmisión de video en alta definición, es esencial utilizar cables coaxiales con una alta capacidad de ancho de banda. Esto asegura que la señal se transmita de manera eficiente y sin retrasos, proporcionando una experiencia de transmisión fluida y de alta calidad.

      Aplicaciones de los Cables Coaxiales en la Actualidad

      Telecomunicaciones: La columna vertebral de la transmisión de datos

      Los cables coaxiales desempeñan un papel vital en las redes de telecomunicaciones, donde se utilizan para transmitir señales de voz, datos e imágenes a largas distancias.

      Son la columna vertebral de la infraestructura de comunicaciones, permitiendo la conexión entre centrales telefónicas, estaciones base de telefonía móvil y usuarios finales. Gracias a su capacidad de transmitir señales de alta calidad y resistir las interferencias, los cables coaxiales son fundamentales para garantizar una transmisión confiable y de alta velocidad en las redes de telecomunicaciones.

      Televisión por Cable y Satélite: Disfruta de tus programas favoritos sin interrupciones

      En la industria de la televisión por cable y satélite, los cables coaxiales son ampliamente utilizados para la transmisión de señales de audio y video a los hogares.

      Estos cables garantizan una transmisión de alta calidad y sin interferencias, lo que permite a los espectadores disfrutar de sus programas de televisión favoritos con una excelente claridad de imagen y sonido. Los cables coaxiales también se utilizan en sistemas de distribución de señales de televisión, donde transmiten señales de un punto central a múltiples puntos de acceso.

      Sistemas de Vigilancia y CCTV: Monitoreo confiable y de alta calidad

      En aplicaciones de videovigilancia y sistemas de circuito cerrado de televisión (CCTV), los cables coaxiales son esenciales para la transmisión de imágenes de video en tiempo real.

      Proporcionan una conexión confiable y de alta calidad entre las cámaras de vigilancia y los dispositivos de visualización o grabación. Los cables coaxiales permiten una transmisión sin interferencias, asegurando que las imágenes capturadas por las cámaras se visualicen con claridad y sin distorsiones, lo que es crucial para garantizar la seguridad y el monitoreo eficiente de áreas específicas.

      Redes Informáticas: Velocidad y confiabilidad para la transferencia de datos

      En el ámbito de las redes informáticas, los cables coaxiales han sido reemplazados en gran medida por el cable de par trenzado y la fibra óptica. Sin embargo, todavía se utilizan en algunas aplicaciones específicas donde se requiere una transmisión confiable y de alta velocidad.

      Los cables coaxiales son utilizados en entornos industriales y comerciales para redes informáticas de corta distancia, conexiones de antenas Wi-Fi y sistemas especializados que requieren una mayor resistencia a las interferencias electromagnéticas.

      Aunque han surgido opciones de cableado alternativas, los cables coaxiales continúan siendo una elección sólida en muchas aplicaciones debido a su confiabilidad y capacidad para transmitir señales sin degradación de calidad a distancias moderadas. Además, su amplia disponibilidad y compatibilidad con equipos existentes los convierten en una opción conveniente para proyectos de infraestructura de comunicaciones.

      La elección correcta para una transmisión de alta calidad

      En resumen, los cables coaxiales son componentes fundamentales en numerosas aplicaciones que requieren una transmisión de señal confiable y de alta calidad. Desde la transmisión de señales de televisión por cable y satélite hasta sistemas de vigilancia y redes informáticas, los cables coaxiales ofrecen características clave, como una impedancia característica adecuada, resistencia a interferencias, capacidad de ancho de banda y baja atenuación de señal.

      Al comprender los diferentes tipos de cables coaxiales y sus características, puedes seleccionar el cable adecuado para satisfacer tus necesidades específicas. Ya sea que estés buscando transmitir video de alta definición, establecer una red informática confiable o implementar un sistema de vigilancia de calidad, los cables coaxiales ofrecen una solución robusta y confiable.

      Recuerda evaluar cuidadosamente tus requisitos, considerando factores como la distancia de transmisión, la calidad de la señal deseada y las posibles interferencias. Siempre es recomendable consultar a expertos en el campo para obtener orientación adicional y garantizar una instalación exitosa.

      En definitiva, los cables coaxiales son una opción confiable y probada en el mundo de las telecomunicaciones y la transmisión de señales. Con su capacidad para brindar una transmisión de alta calidad y resistir las interferencias, continúan siendo una tecnología esencial en nuestro mundo conectado y en constante evolución.

      ¡Si tienes alguna pregunta o comentario, no dudes en hacérnoslo saber en la sección de comentarios a continuación!
